Ett horisontellt höskåp är en praktisk och lättanvänd lösning för automatiserad höutfodring av hästar. När alla fack är på samma nivå är påfyllning enkel och höet behöver inte lyftas upp. Tack vare gasfjädern förblir locket öppet under påfyllning utan att behöva stödjas separat.
Med HayTime Controller får hästarna hö från luckorna exakt vid de inställda tiderna.
På denna sida hittar du allt du behöver: två olika modeller, kompletta ritningar och tillbehör med direkta köplänkar.
Välj modell
Höskåpet har tre luckor och en HayTime Controller med tre lås. Välj modell beroende på om du vill ha ett höho under skåpet eller inte.
Basmodell (Horizontal 3)
En enkel modell utan höho. Passar när höet kan falla direkt på marken.
📐 Ladda ner ritningar – Basmodell (PDF)
Modell med höho (Horizontal 3 with trough)
Skåpet har ett fast ho där höet faller från luckorna. Håller höet snyggt på ett ställe, höet kommer inte i kontakt med markmaterial och minskar spill. Se bifogad bild.
📐 Ladda ner ritningar – Modell med höho (PDF)

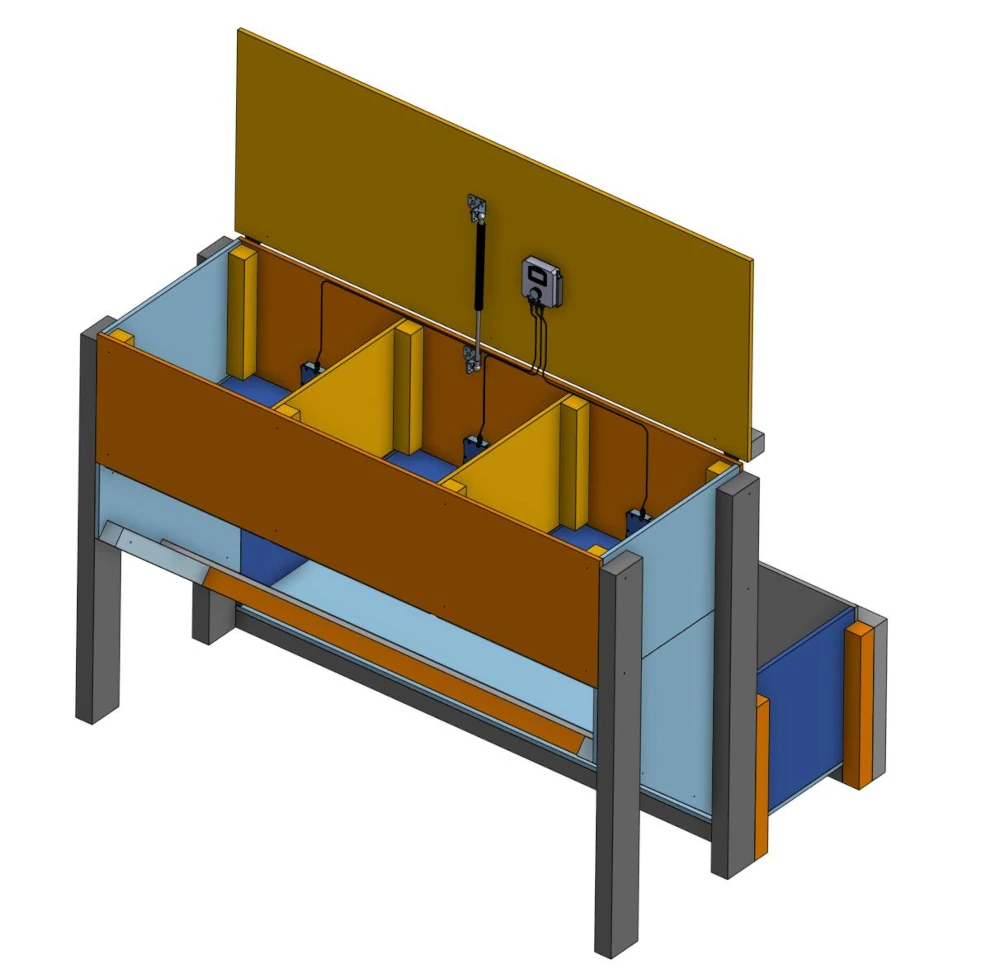

Se även höskåpets 3D-modell.
Vad du behöver
HayTime Controller kan beställas från haytime.fi-webbutiken. Paketet innehåller:
- HayTime Controller
- Valfritt antal (1–3) lås
- Kablar vars önskade längd väljs på produktsidan
Virke och metalldelar kan anskaffas exempelvis via länkarna nedan. Nödvändiga skruvar: 4×50 mm (200 st) och 3×12 mm (100 st) – dessa finns i samma butiker.
Obs: Förborra alltid hål genom plywoodet innan skruvning. Maximal skruvlängd vid gångjärn är 12 mm, på andra ställen 55 mm.
| Material | Utan tråg | Med tråg | Se produkt |
|---|---|---|---|
| Luckgångjärn – Arctic Marine 129×40 mm, AISI316 | 2 | 2 | Se |
| Luckgångjärn – Pisla 50×40 mm (2 st/frp) | 3 frp | 3 frp | Se |
| Skruv 4,2×45 mm rostfri (250 st/frp) | 1 frp | 1 frp | Se |
| Skruv 3,5×12 mm försänkt huvud, förzinkad | 1 frp | 1 frp | Se |
| Gasfjäder 400 N / 150 mm | 1 | 1 | Se |
| M8 tandad flänsmutter (12 st/frp) | 1 frp | 1 frp | Se |
| Vinkelbeslag för gasfjäder 50×50×35 mm | 2 | 2 | Se |
| Filmbelagd plywood 1250×2500 mm, T=12 mm | 3 | 2 | Se |
| Tryckimpregnerat virke 48×48 mm, 4,2 m | 4 | 2 | Se |
| Tryckimpregnerat virke 48×98 mm, 3,6 m | 2 | – | Se |
| Tryckimpregnerat virke 48×98 mm, 4,2 m | – | 1 | Se |
* Referenslänk för vinkelbeslag saknas – kontrollera lämplig modell i din lokala järnhandel. Skruvar: 4×50 mm (200 st) och 3×12 mm (100 st) finns i samma butiker.
Byggsteg
Detaljerade mått och bilder finns i PDF-ritningarna. Nedan följer en grov fasindelning som stöd för byggandet.
Steg 1 – Bottenstruktur
Montera botten av åtta 48×48 mm ribbor (L=330 mm) och två plywoodskivor (1470×350 mm, T=12 mm). Ribborna bildar en upphöjning som håller skåpet från marken.
Steg 2 – Mellanväggar
Fäst mellanväggarna (2× plywood 500×350 mm och 2× plywood 500×335 mm) så att det finns utrymme för styrkablarna. Kontrollera kabelöppningarnas placering i ritningen innan montering.
Steg 3 – Sidoväggar
Montera sidoväggarna av två 524×566 mm plywoodskivor och fyra 98×48 mm ribbor (L=1050 mm). Ribborna fungerar som stödram för sidoväggarna.
Steg 4 – Luckor
Fäst tre luckor (500×465 mm, T=12 mm) med gångjärn. Använd högst 12 mm skruvar i gångjärnen. Gångjärnsplaceringen finns i ritningens detaljbild.
Steg 5 – Lock och stomme
Montera lockbalken av två 48×48 mm ribbor (L=650 mm) och en ribba (48×48 mm, L=1340 mm). Fäst plywoodskivan (1438×450 mm, T=12 mm). Detta mått kan vid behov anpassas efter ditt eget skåp.
Steg 6–8 – Gasfjäder och lock
Installera gasfjädern med hjälp av vinkeljärn så att den stödjer locket öppet under påfyllning. Kontrollera detaljerna för gasfjäderinstallationen i ritningen – rätt monteringsvinkel är viktig för funktionen.
Steg 9–10 – Installation av HayTime-styrenheten

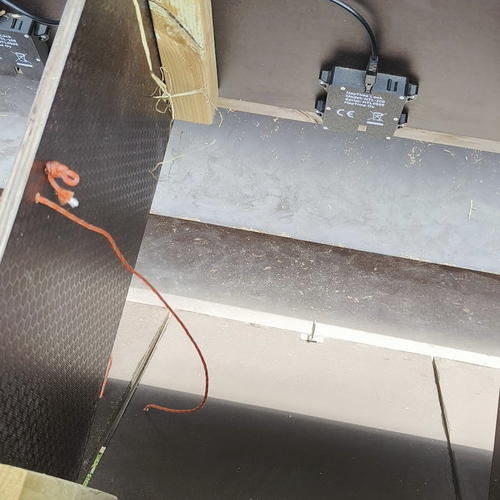

Fäst HayTime-styrenheten i fästet i skåpet. Anslut kablarna till de tre låsen (2× 1 m kabel, 1× 0,5 m kabel). Styrenheten programmeras i HayTime-appen – ladda ner appen och följ igångsättningsinstruktionen.
Modell med höho: extra steg (steg 11–14)
Bygg höhot av tilläggsdelar: två plywoodskivor (1470×400 mm och 1470×430 mm), två gavelpaneler (418×400 mm) samt stödträ. Höhot fästs på skåpets framsida så att höet som faller från luckorna leds dit.
Byggde du skåpet?
Vi vill se det! Tagga @HayTime på Facebook eller @haytime.fi på Instagram
Ritningar: HayTime Oy / Marko Ridal. Tillbehörens priser och tillgänglighet ska kontrolleras i webbutiken.
Se i videon nedan hur ett självbyggt höskåp fungerar. I videon visas ett skåp med sex portioner.
